Tủ hút khí độc có đường ống giúp thu gom và dẫn hơi hóa chất khỏi khu vực thao tác. Thiết kế theo yêu cầu, đa dạng kích thước, vật liệu và phụ kiện tại Tavaka. Liên hệ hotline: 0935880309
Tủ hút khí độc có đường ống là thiết bị quan trọng trong các phòng thí nghiệm thường xuyên phát sinh hơi hóa chất, mùi, khí hoặc các chất ô nhiễm trong quá trình thao tác. Thiết bị được kết nối với quạt hút và hệ thống đường ống, giúp thu gom không khí tại khu vực thao tác và dẫn đến vị trí xả theo thiết kế.
Với khả năng thiết kế linh hoạt về kích thước, vật liệu, phụ kiện và hệ thống hút, tủ hút khí độc có đường ống được sử dụng rộng rãi trong phòng thí nghiệm hóa học, phòng kiểm nghiệm, QC/QA, R&D, trường học, cơ sở nghiên cứu và nhiều khu vực sản xuất.
Tavaka cung cấp giải pháp tủ hút khí độc và nội thất phòng thí nghiệm theo nhu cầu thực tế, có thể tư vấn cấu hình dựa trên mặt bằng, loại hóa chất và mục đích sử dụng.
.jpg)

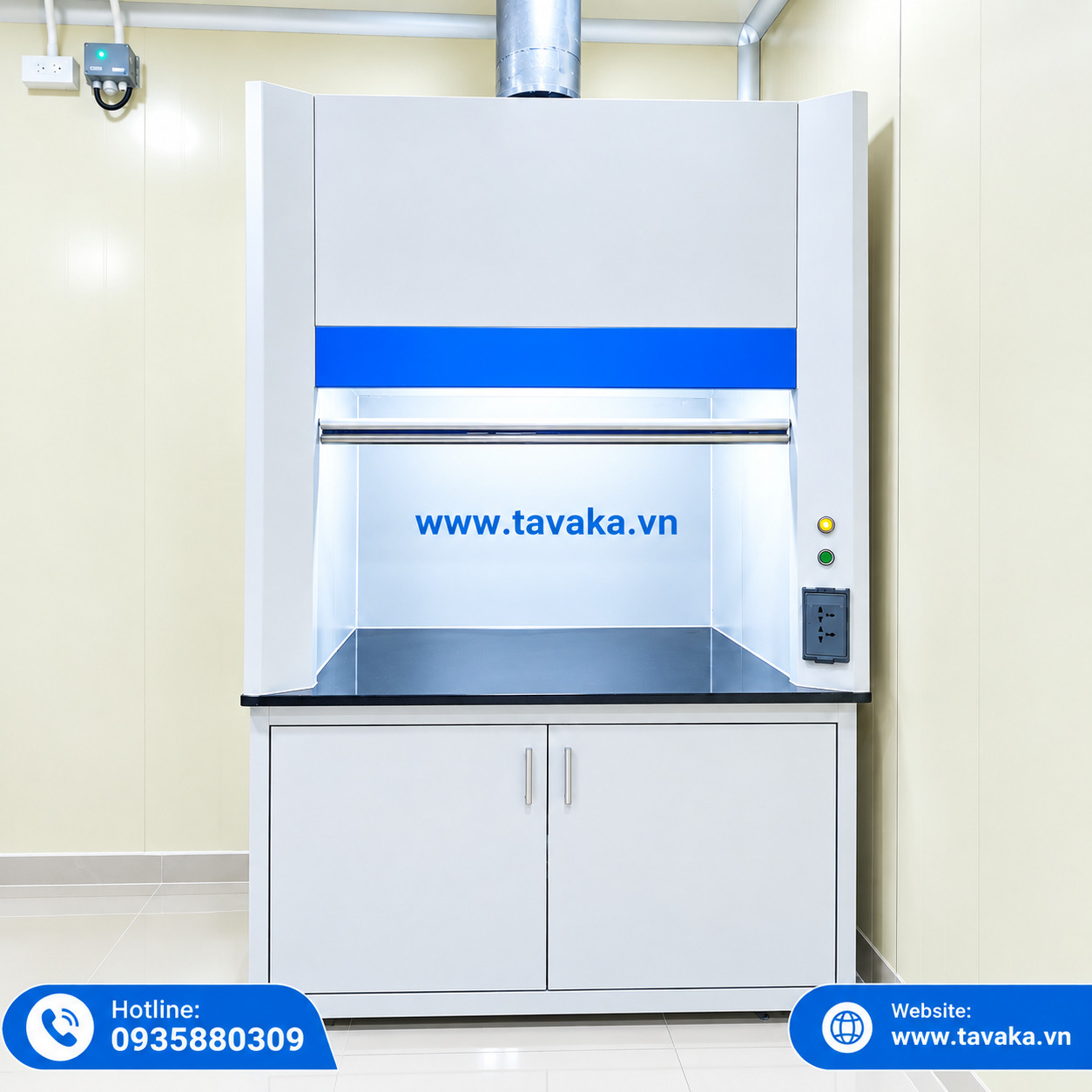

Tủ hút khí độc có đường ống là loại tủ hút được thiết kế với hệ thống dẫn khí kết nối ra bên ngoài. Khi vận hành, không khí trong khu vực thao tác được thu gom thông qua khoang hút, sau đó dẫn qua đường ống đến quạt hút và vị trí xả được bố trí theo thiết kế.
Khác với một số loại tủ hút tuần hoàn sử dụng hệ thống lọc và đưa không khí trở lại phòng, tủ hút có đường ống cần được thiết kế đồng bộ với quạt, đường ống và vị trí xả khí.
Một hệ thống hoàn chỉnh thường gồm:
Khoang thao tác → Hệ thống hút → Đường ống → Quạt hút → Vị trí xả
Do đó, khi lựa chọn tủ hút, không nên chỉ quan tâm đến kích thước tủ mà cần xem xét toàn bộ hệ thống.
Trong quá trình thí nghiệm, một số thao tác có thể phát sinh hơi hóa chất, mùi hoặc các chất ô nhiễm trong không khí.
Nếu chỉ thực hiện trong khu vực làm việc thông thường, các chất phát sinh có thể ảnh hưởng đến môi trường thao tác và chất lượng không khí trong phòng.
Tủ hút tạo ra một khu vực thao tác có kiểm soát dòng khí, hỗ trợ thu gom các chất phát sinh tại nguồn trước khi chúng lan rộng trong không gian phòng.
Tủ thường được sử dụng cho các công việc như:
Lưu ý: Tủ hút không thay thế các biện pháp an toàn hóa chất khác. Việc lựa chọn và vận hành thiết bị cần phù hợp với loại hóa chất, quy trình làm việc và yêu cầu an toàn của từng phòng thí nghiệm.
Tùy theo thiết kế, một tủ hút có thể được cấu tạo từ nhiều bộ phận khác nhau.
Khoang thao tác là khu vực thực hiện thí nghiệm.
Kích thước khoang cần được lựa chọn dựa trên:
Khoang có thể được thiết kế với nhiều chiều rộng khác nhau nhằm đáp ứng nhu cầu sử dụng.
Mặt bàn là nơi đặt dụng cụ và mẫu trong quá trình thực hiện thí nghiệm.
Vật liệu mặt bàn cần được lựa chọn dựa trên môi trường sử dụng và loại hóa chất tiếp xúc.
Một số lựa chọn có thể được sử dụng tùy cấu hình gồm:
Việc lựa chọn vật liệu nên dựa trên tính chất hóa chất thực tế thay vì chỉ dựa vào tên vật liệu.
Phía trước tủ thường được bố trí cửa kính nâng hạ.
Cửa giúp tạo ranh giới giữa người thao tác và khu vực bên trong tủ, đồng thời cho phép quan sát quá trình thí nghiệm.
Tùy thiết kế, cửa có thể sử dụng cơ cấu nâng hạ phù hợp với kích thước tủ.
Hệ thống hút có nhiệm vụ tạo dòng không khí đi qua khu vực thao tác.
Đây là một trong những thành phần quan trọng nhất của tủ hút.
Khả năng hút thực tế phụ thuộc vào nhiều yếu tố như:
Vì vậy, quạt cần được lựa chọn đồng bộ với toàn bộ hệ thống.
Đường ống là bộ phận kết nối tủ hút với hệ thống quạt và vị trí xả.
Tuyến đường ống có thể được bố trí theo mặt bằng thực tế của công trình.
Khi thiết kế cần xem xét:
Đặc biệt, đường ống quá dài hoặc có nhiều đoạn thay đổi hướng có thể làm tăng trở lực của hệ thống. Vì vậy cần tính toán đồng bộ ngay từ giai đoạn thiết kế.
Nguyên lý hoạt động có thể mô tả đơn giản theo quy trình:
Phát sinh hơi hóa chất
↓
Không khí được thu gom tại khoang thao tác
↓
Dòng khí đi vào hệ thống hút
↓
Qua đường ống dẫn khí
↓
Quạt hút tạo dòng khí
↓
Dẫn đến vị trí xả theo thiết kế
Khi vận hành đúng cấu hình, hệ thống giúp kiểm soát các chất phát sinh tại khu vực thao tác, hạn chế việc chúng lan rộng trong phòng.
Hiệu quả thực tế phụ thuộc vào thiết kế tổng thể và điều kiện vận hành của hệ thống, không chỉ riêng phần tủ.
Tủ giúp tạo một khu vực hút cục bộ, hỗ trợ kiểm soát hơi và các chất phát sinh trong quá trình làm việc.
Đối với các phòng lab có vị trí làm việc cố định, tủ hút có đường ống có thể được thiết kế đồng bộ với hệ thống thông gió của công trình.
Không gian phòng thí nghiệm mỗi công trình khác nhau. Tủ có thể được thiết kế theo:
Tùy nhu cầu, tủ có thể tích hợp:
Kích thước tủ cần được xác định dựa trên diện tích phòng, loại thí nghiệm và thiết bị sử dụng bên trong.
Một số kích thước có thể dùng để tham khảo:
|
STT |
Kích thước tham khảo (D × R × C) |
Cấu hình |
|
1 |
1200 × 800 × 2300 mm |
Tủ hút + đường ống |
|
2 |
1500 × 800 × 2300 mm |
Tủ hút + đường ống |
|
3 |
1800 × 800 × 2300 mm |
Tủ hút + đường ống |
|
4 |
1200 × 900 × 2300 mm |
Tủ hút + tủ dưới + đường ống |
|
5 |
1500 × 900 × 2300 mm |
Tủ hút + tủ dưới + đường ống |
|
6 |
1800 × 900 × 2300 mm |
Tủ hút + tủ dưới + đường ống |
D × R × C = Dài × Rộng × Cao.
Các kích thước trên chỉ mang tính tham khảo. Tavaka có thể tư vấn kích thước theo mặt bằng và yêu cầu sử dụng thực tế.
Vật liệu là yếu tố cần quan tâm khi lựa chọn tủ hút.
Thép sơn tĩnh điện có thể được sử dụng cho phần khung và thân tủ, tùy yêu cầu thiết kế.
Ưu điểm là dễ phối hợp với hệ thống nội thất phòng thí nghiệm và có thể sản xuất theo nhiều kích thước.
Inox có bề mặt dễ vệ sinh và có thể phù hợp với một số môi trường yêu cầu khả năng làm sạch cao.
Đối với những môi trường sử dụng hóa chất có tính ăn mòn, cần lựa chọn vật liệu dựa trên tính chất hóa chất và điều kiện sử dụng cụ thể.
Không nên mặc định một loại vật liệu phù hợp với tất cả hóa chất.
Hệ thống đường ống ảnh hưởng trực tiếp đến phương án vận hành của tủ.
Một hệ thống thường gồm:
Tủ hút → Ống dẫn → Quạt → Ống xả → Vị trí xả
Khi thiết kế cần khảo sát:
Chiều dài đường ống
Tuyến càng dài thì yêu cầu về hệ thống hút càng cần được xem xét kỹ.
Số lượng đoạn co
Các đoạn thay đổi hướng làm thay đổi trở lực của hệ thống.
Vị trí quạt
Quạt cần được bố trí phù hợp với phương án tổng thể và điều kiện lắp đặt.
Vị trí xả
Vị trí xả cần được xác định trong thiết kế công trình, đảm bảo phù hợp với yêu cầu sử dụng và các quy định áp dụng.
Tủ hút được ứng dụng trong nhiều lĩnh vực.
Đây là một trong những môi trường phổ biến sử dụng tủ hút để kiểm soát hơi phát sinh trong quá trình thao tác.
Tủ hút có thể được bố trí trong phòng thực hành hóa học, khoa học và các phòng đào tạo chuyên ngành.
Sử dụng trong các khu vực chuẩn bị mẫu và thực hiện các phép thử có phát sinh hơi hoặc mùi cần kiểm soát.
Tủ có thể được sử dụng trong khu vực QC, QA hoặc phòng nghiên cứu sản phẩm.
Phù hợp với các khu vực nghiên cứu, phát triển và thử nghiệm sản phẩm.
Có thể được sử dụng tại các khu vực xử lý và phân tích mẫu môi trường tùy quy trình cụ thể.
Giá tủ hút khí độc có đường ống không cố định vì mỗi hệ thống có thể sử dụng kích thước, vật liệu, quạt, đường ống và phụ kiện khác nhau.
Các yếu tố ảnh hưởng đến chi phí gồm:
Vì vậy, để có báo giá tủ hút khí độc chính xác, cần xác định cấu hình và khảo sát mặt bằng cụ thể.
Không nên lựa chọn tủ chỉ dựa trên giá bán. Một số yếu tố quan trọng cần xem xét gồm:
Đây là thông tin quan trọng để lựa chọn vật liệu và cấu hình phù hợp.
Kích thước phải đủ cho thiết bị và thao tác nhưng đồng thời phù hợp với diện tích phòng.
Cần xác định vị trí tủ, tuyến đường ống và vị trí quạt ngay từ đầu.
Có thể lựa chọn:
Quạt và đường ống phải được xem xét đồng bộ để đáp ứng yêu cầu vận hành.
Hệ thống cần thuận tiện cho việc kiểm tra, vệ sinh và bảo trì trong quá trình sử dụng.
Mỗi phòng thí nghiệm có diện tích và yêu cầu sử dụng khác nhau. Vì vậy, thiết kế theo thực tế là phương án phù hợp để tối ưu không gian và hệ thống.
Tavaka có thể tư vấn cấu hình dựa trên:
Khách hàng có thể cung cấp kích thước mặt bằng hoặc bản vẽ phòng thí nghiệm để được tư vấn phương án phù hợp.
Một quy trình triển khai có thể gồm:
Xác định mục đích sử dụng, loại hóa chất và nhu cầu của phòng thí nghiệm.
Xác định vị trí đặt tủ, kích thước khu vực và phương án đi đường ống.
Lựa chọn kích thước, vật liệu, phụ kiện, quạt và phương án đường ống.
Xây dựng phương án phù hợp với mặt bằng thực tế.
Gia công tủ theo cấu hình đã thống nhất.
Lắp đặt tủ, hệ thống đường ống, quạt và các phụ kiện liên quan.
Kiểm tra hệ thống trước khi đưa vào sử dụng theo yêu cầu của công trình.
Tủ được sử dụng để thu gom hơi hóa chất và các chất phát sinh tại khu vực thao tác, sau đó dẫn dòng khí qua hệ thống đường ống đến vị trí xả theo thiết kế.
Có. Hệ thống cần một bộ phận tạo dòng hút, thông thường là quạt hút được lựa chọn phù hợp với cấu hình tủ và hệ thống đường ống.
Có thể xem xét, nhưng cần kiểm tra hệ thống hiện hữu, bao gồm quạt, tuyến ống, khả năng đáp ứng và điều kiện vận hành trước khi kết nối.
Có. Tùy thiết kế, tủ có thể được tích hợp chậu rửa, vòi nước và các phụ kiện khác.
Có. Kích thước có thể được thiết kế dựa trên mặt bằng và yêu cầu sử dụng thực tế.
Giá phụ thuộc vào kích thước, vật liệu, quạt, đường ống, phụ kiện và điều kiện lắp đặt. Vì vậy cần xác định cấu hình trước khi báo giá chính xác.
Tavaka cung cấp các giải pháp nội thất và thiết bị phòng thí nghiệm theo nhu cầu sử dụng thực tế.
Ngoài tủ hút khí độc có đường ống, khách hàng có thể kết hợp với:
Việc thiết kế đồng bộ giúp tối ưu không gian và tạo sự thống nhất cho toàn bộ phòng thí nghiệm.
